CCNA - 230514 - 4주차 일요일[3]

Spanning Tree Protocol (중요)





STP 프로토콜

- Bridge Priority 를 통해 Bridge ID가 판단되면 Path cost를 통해 root Bridge를 산출한다.

- Path Cost에 따라 블럭 되는 포트를 판단한다.

root Bridge:

*  Segment 당 하나씩의 Designated Port를 갖는다.



* 4지선다형으로  Drag & Drop 형태로 아래와 같이 산출된다.

learning -

forwarding -

listening -

blocking -

---

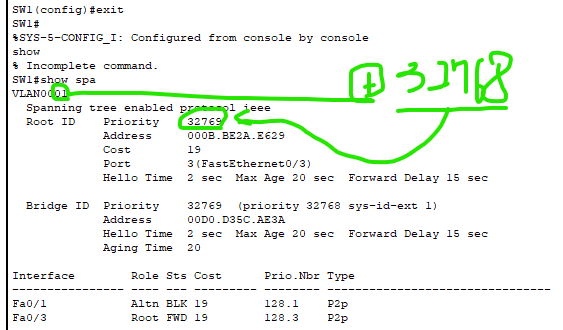

Priority: vlanID + 기본값(32768)

---





---

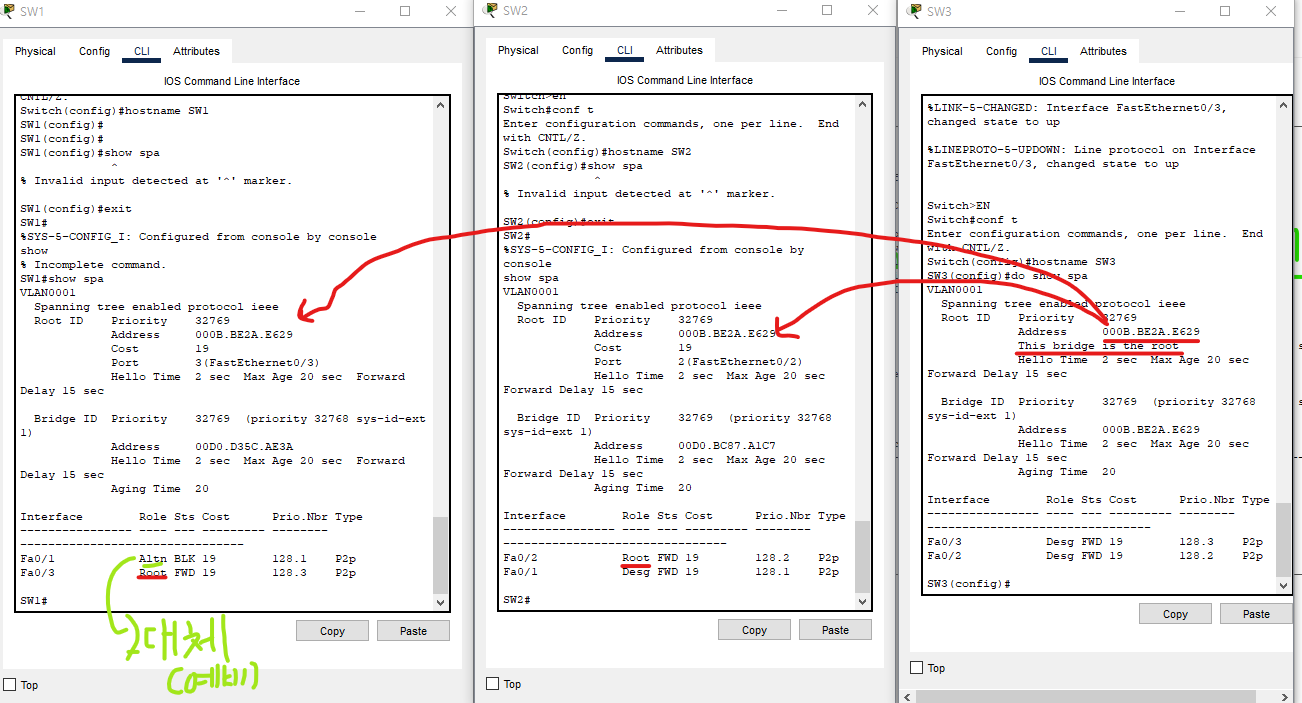

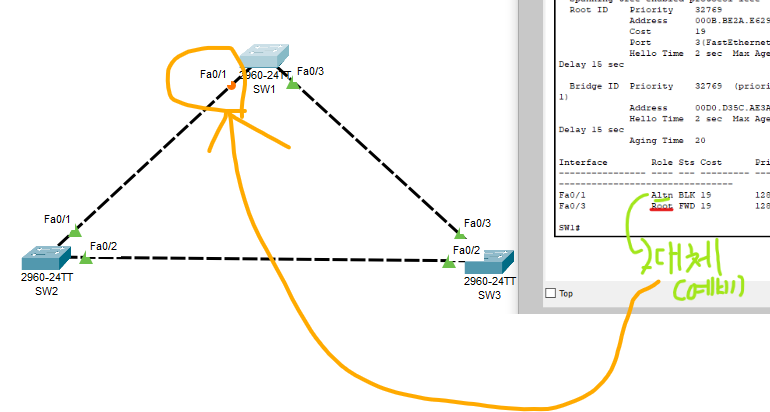

[Alternate port 지정 방법]

- cost 값을 본다.

- Priority ID를 본다.

---

[포트 선출 시 우선순위] (중요)

1. 낮은 Cost

2. 낮은 Sender Bridge-ID

3. 낮은 Sender Port-priority
