CCNA - 230514 - 4주차 일요일[2] (휴강 5/20 ~ 5/21)

0. BGP는 Unicast (ip 할당된 것만)

<-> RIP, EIGRP, OSPF => Passive interface로 설정하여 일부 정보를 주고 받지 않도록.



1. Stub Area 지정: (asbr이 있어서는 안 됨)

-- Stub Area는 ABR과 연결된 내부 Area인데 “Type 4 ASBR Summary LSA”와 “Type 5 AS External LSA”를 차단한 Area



OSPF가 아닌 외부에서 재분배되어 들어온 프로토콜들(외부에서 받은 경로)는

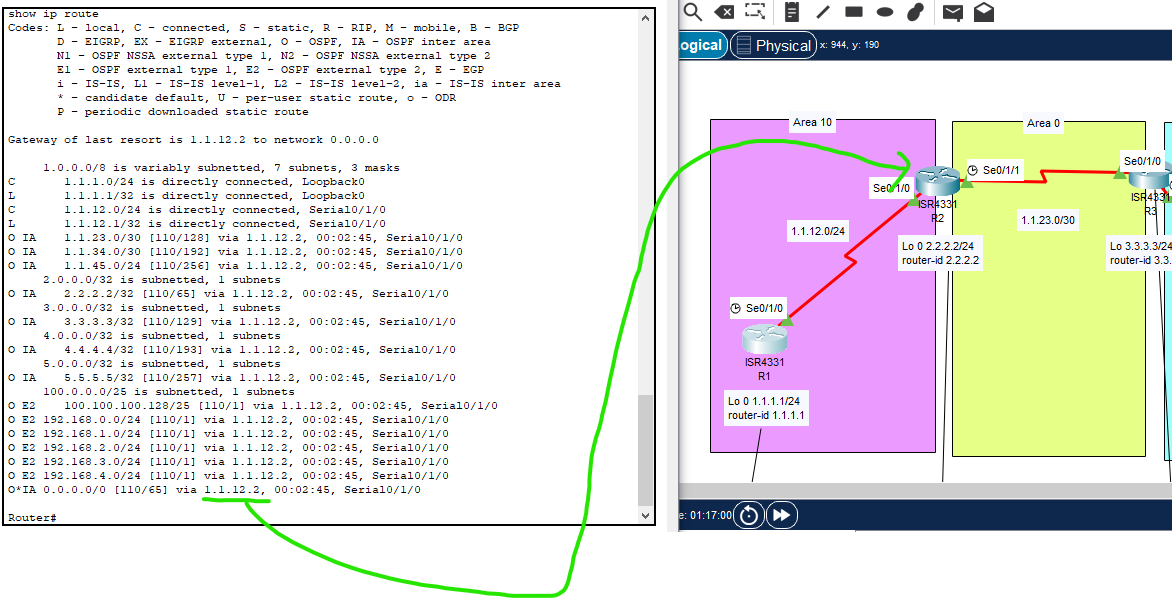

디폴트로 O* IA로 축약 (E1,E2 경로는 업데이트 되면 자동으로 사라짐)



Router(config)#router ospf 1

Router(config-router)#area 10 stub

1. Stub Area 지정

1-2. IA값도 보내지 않으려면? (축약된 O*IA 제외)

Router(config)#router ospf 1

Router(config-router)#area 10 stub ?

no-summary Do not send summary LSA into stub area

<cr>

Router(config-router)#area 10 stub no-summary



---

2. Backbone Area ( R2-R3)

Non-Backbone Area는 Backbone Area에 연결되어 있어야 한다. (네트워크 정보 교환)

---



3. BACKBONE AREA가 아닌 ASBR 역할(R3,R5)을 하는 AREA 20은? => NSSA Area (stub area를 설정해서는 안 된다.)

* 현재 이 설정은 Cisco Packet Tracer에서 먹히지 않는다.

-> GNS3 시뮬레이터로 해보면 동작할 수 있으니 다음에 테스트 해보기.

R3(config-router)#area 20 nssa default-information originate
R3(config-router)#
01:21:21: %OSPF-5-ADJCHG: Process 1, Nbr 4.4.4.4 on Serial0/1/1 from FULL to DOWN, Neighbor Down: Adjacency forced to reset

01:21:21: %OSPF-5-ADJCHG: Process 1, Nbr 4.4.4.4 on Serial0/1/1 from FULL to DOWN, Neighbor Down: Interface down or detached



R4(config)#router ospf 1


R4(config-router)#area 20 nssa

R4(config-router)#

01:22:35: %OSPF-5-ADJCHG: Process 1, Nbr 5.5.5.5 on Serial0/1/0 from FULL to DOWN, Neighbor Down: Adjacency forced to reset



01:22:35: %OSPF-5-ADJCHG: Process 1, Nbr 5.5.5.5 on Serial0/1/0 from FULL to DOWN, Neighbor Down: Interface down or detached

R5(config)#router ospf 1


R5(config-router)#area 20 nssa

R5(config-router)#

01:22:06: %OSPF-5-ADJCHG: Process 1, Nbr 4.4.4.4 on Serial0/1/1 from FULL to DOWN, Neighbor Down: Adjacency forced to reset



01:22:06: %OSPF-5-ADJCHG: Process 1, Nbr 4.4.4.4 on Serial0/1/1 from FULL to DOWN, Neighbor Down: Interface down or detached
