CCNA - 230527 - 5주차 토요일[2]

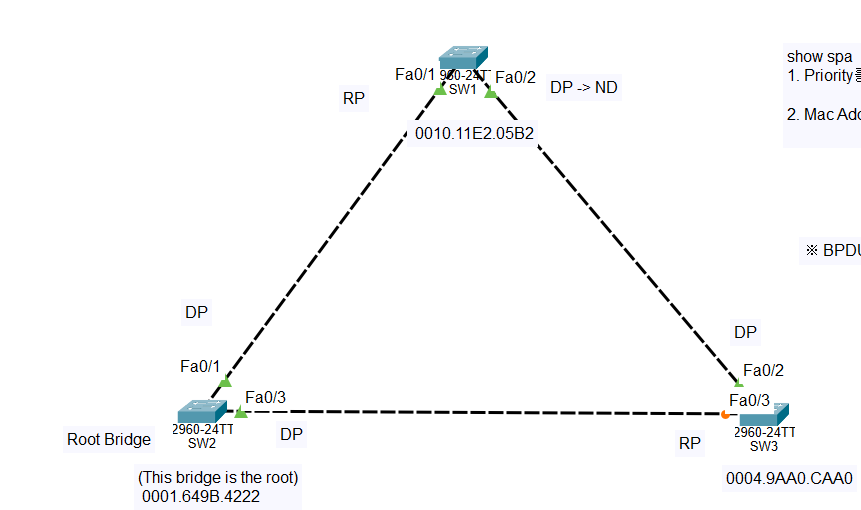

[실습02]

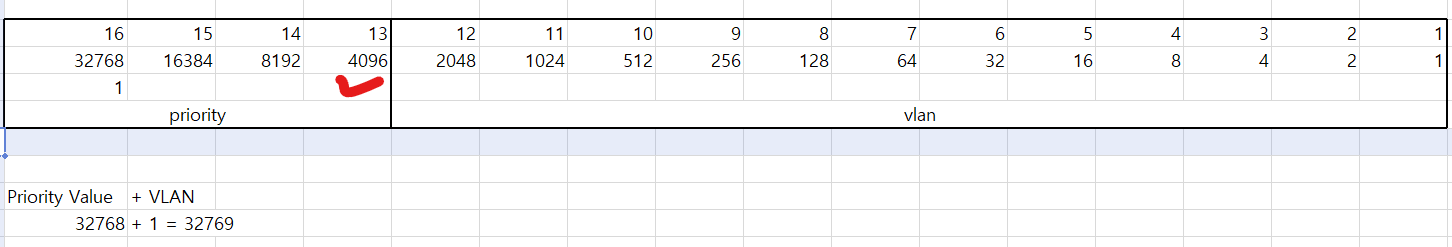

Switch(config)#spanning-tree vlan 1 priority 4096

(실행 결과)

---

[개념 PPT 66]

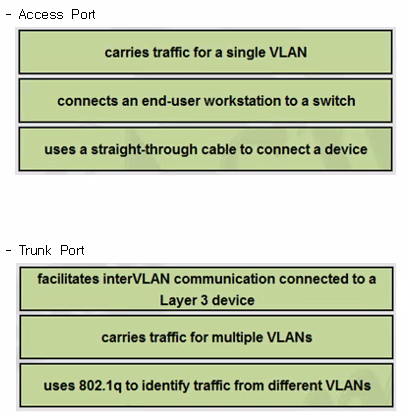

1. VLAN Trunking

(시험 출제 경향)



2. VTP (VLAN Trunking Protocol)

- VTP 동작원리

- VTP 모드 (server, client, trasparent)



* vtp domain domain-name -- (중요)



---

[실습03]



(예제1 - 서버단에서 vlan 정보 변경 vlan 10, vlan 20 지정.) ppt 68
* transparent의 경우 중계 역할만 하기 때문에 앞에 서버단에서 vlan 정보가 바뀌어도 반영되지 않음

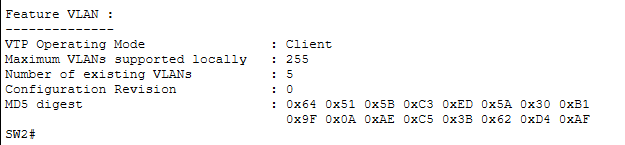

(Configuration Revision : 0)

그렇다면, 서버 제외 나머지 단에서 switchport mode tru 지정.

SW0에서 vlan 10 추가되었을 때 [SW2 관점]

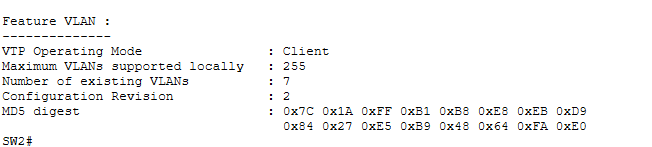

SW0에서 vlan 20 추가되었을 때 [SW2 관점]

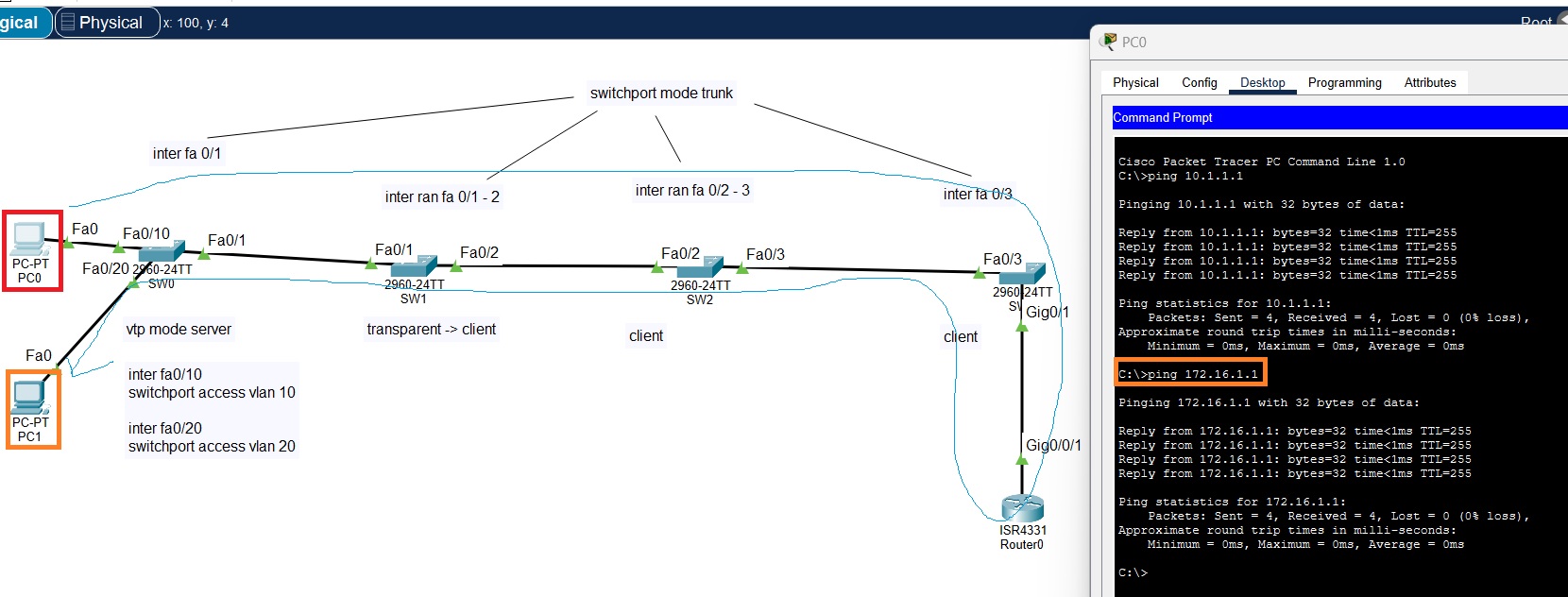

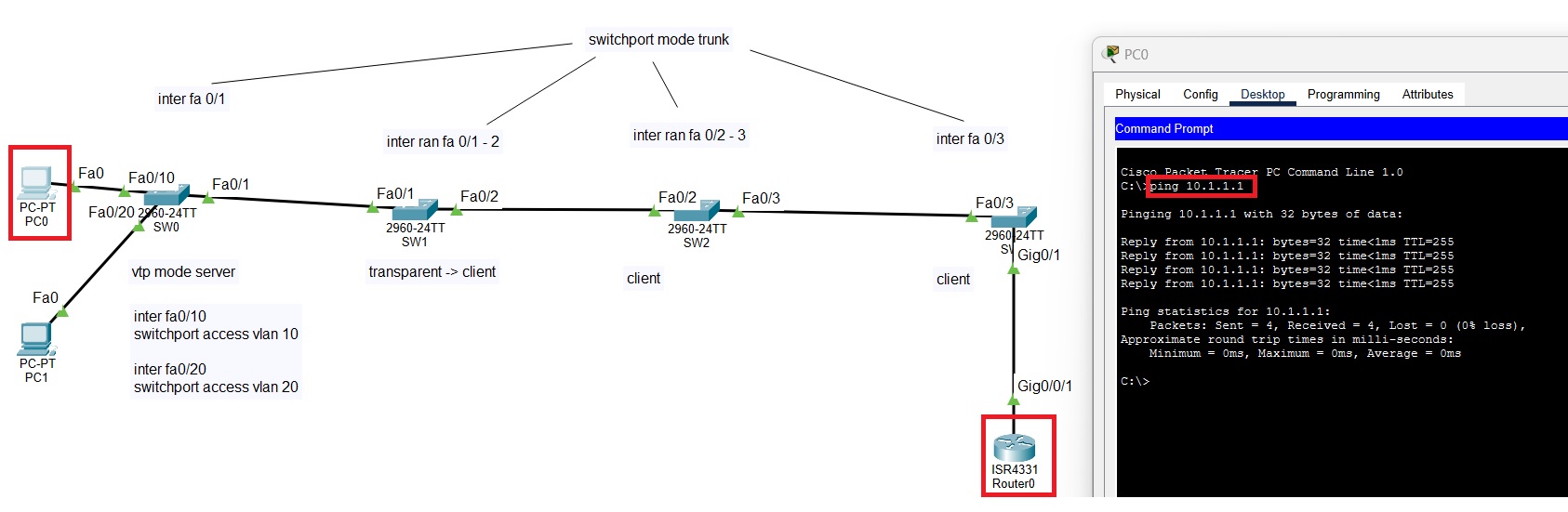

PC0에서 ROUTER에 위치한 게이트웨이단까지 갔다가 다시 PC0으로 오는 PING 정상 여부 확인.



vlan 10인 PC0과 vlan 20인 PC1과의 통신 흐름 (PC0 -> SW0 ~3 -> Router 0 -> SW3~0 -> PC1)

[추가 부분]

PC[10]과 PC[VLAN 10]은 L2스위치 통신 방식이며, 첫 통신은 FLOODING, 그 다음은 FORWARDING (SWITCH0에 MAC주소 정보가 올라왔다면)



---

[개념]

- STP: 장애 발생 시 대체 경로가 동작하는 시간이 느림.

- RSTP: 전송 상태 변경 바로바로 반영.

(LISTENING 파트가 사라짐.) -- 15초 절약.

discarding

learning

forwarding

---

[개념]

CDP (cisco 전용 프로토콜)

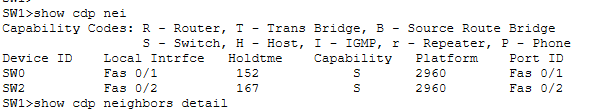

- show cdp nei

- show cdp neighbors detail

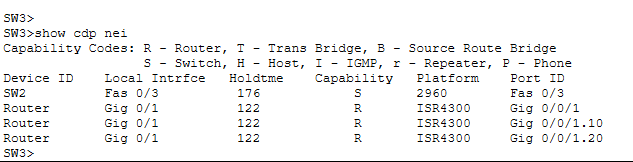

(SW3 터미널에서 봤을 때)
