CCNA 자격증반 [3주차-토요일]

저번 주 복습 및 LO 진행.



PPT.42 [EIGRP 메트릭]

K상수 K1 ~ K5



K1: BW

K2: Load(부하)

K3: DLY(Delay)

K4: 신뢰도

K5: MTU





bw = 10Gbps / minimum bandwidth in kbps

-- 10Gbps는 고정값. (10,000,000)

예제1) 10,000,000

BW =

Delay = 40/10 = 4



예제2) serial 1544kbps

BW = 10,000,000 / 1544 = 6,476

Delay = (20000 + 10) / 10 = 2001



Default EIGRP Metric = ((6,476 + 2001) * 256)) =



//

R3> EN

R3#show inter gi0/0/0



..

Internet address is 172.16.1.1/24

MTU 1500 bytes, BW 1000000 Kbit, DLY 10 usec,

reliability 255/255, txload 1/255, rxload 1/255

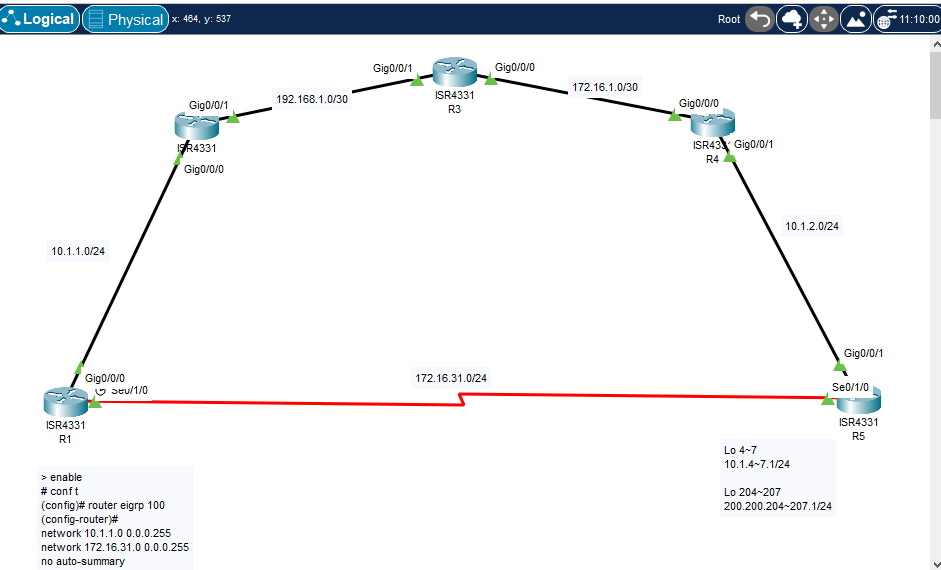

=> 예제 토폴로지 기준

Delay: 10+10+10+10 = 40 / 10 = 4 -- 10은 고정값.

Default EIGRP Metric =  ( bandwidth + Delay ) * 256 : (10 + 4) * 256 = 3584







3584값은 show ip route

..

10.1.2.0/24 [90/3584] via 10.1.1.2, 00:39:28, GigabitEthernet0/0/0





show ip eigrp to에서

(3584/3328) 에서 3328은? : AD







=>

1. FD:

2. FD(AD) :

위로 가는 경우: 3개 거쳐가는 METRIC값. (인접한 것 - NEXT-HOP부터 시작),

예)

아래로 가는 경우: 1개 거쳐가는 METRIC 값

3. Feasuable Successor: show ip eigrp to에서 안올라는 via가 있다.

되는 조건: FD(AD) < FD



예) 3584 -- FD > 2816 => 조건 만족.



TOPOLOGY 에 뜨지 않는 경우 AD가 더 크기 때문이다 .

예) R1-> R2 -. 192.168.1.0 < R1 -> R5 -> R4 -> R3 -> 192.168.1.0



4. Successor:

예) R1 기준으로 R2가 Successor







* show ip protocol : R1 자신에 대한 정보 (R1에서 봤을 때)

실제 R5에서 받아오는 라우팅 정보를 보려면 show ip eigrp to





* 한꺼번에 summary 하려면 wildcard를 0.0.3.255 로 (원래는 0.0.0.255)



* 축약정보 생성 (serial이랑 gigabit  쪽 둘다 설정.)

R5(config-if)#ip summary-address eigrp 100 10.1.4.0 255.255.252.0



그 다음

(config)#router eigrp 100

(config)#network 10.1.4.0 0.0.3.255

(config)#network 200.200.204.0 0.3.255



*  기존 패킷을 평문에서 암호화하여 전송하고 싶을 때

예시)



key chain EIGRP

key 1

key-string security



프로파일 생성 후 적용 시켜야 한다.

inter se0/1/0

ip authentication key-chain ..

(이후 부분은 구글링)
